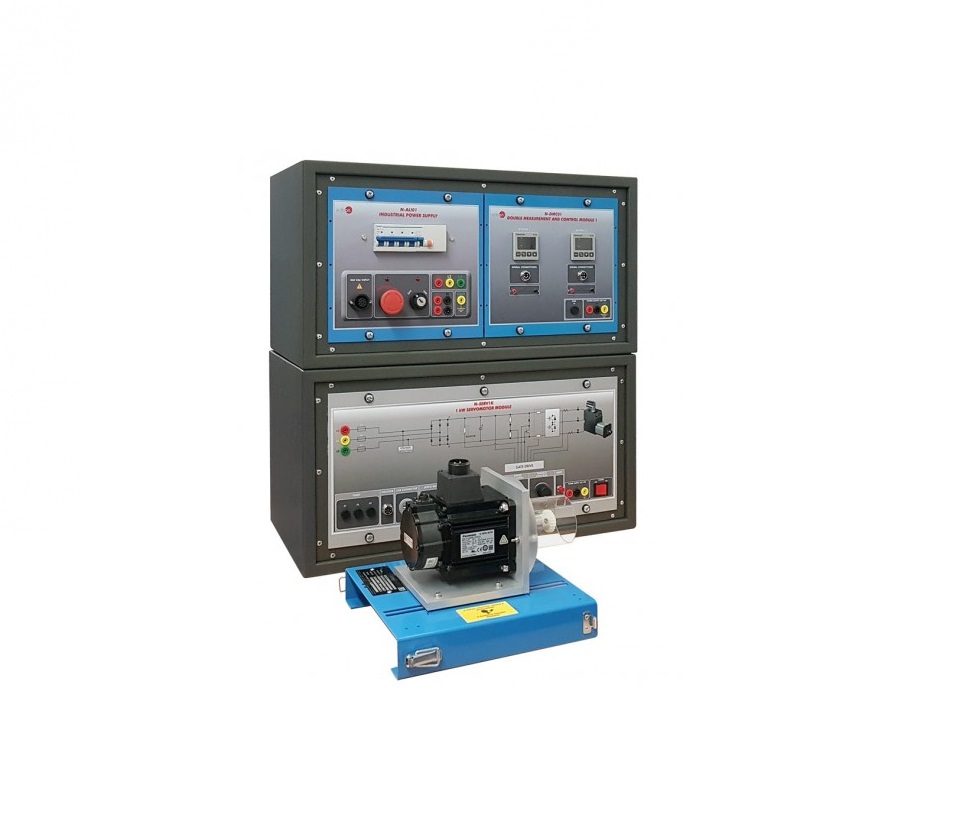

Ứng dụng động cơ servo công nghiệp AC 1 kW, “AEL-SERIN / CA-1KW”, đã được thiết kế để nghiên cứu nguyên lý làm việc và điều khiển của động cơ servo công nghiệp.
“AEL-SERIN / CA-1KW” cho phép người dùng có được kiến thức và kinh nghiệm trong việc kiểm soát các thông số cơ học của động cơ servo. Với mục đích này, ứng dụng bao gồm một động cơ servo cùng với mô-đun điều khiển và hai đồng hồ kỹ thuật số để theo dõi các giá trị tốc độ và mô-men xoắn trong toàn bộ quá trình.
Ngoài ra, một khi kiến thức này đã có được, người dùng sẽ có thể, nếu muốn, thực hiện các thử nghiệm thủ công cho các máy điện quay với mục tiêu thiết lập các điều kiện hoạt động khác nhau để có được các đường cong và thông số đặc trưng của nó.
Để thực hiện các thử nghiệm điện động tiên tiến cho các máy điện quay, nên mua Phần mềm hệ thống điều khiển và thu thập dữ liệu cho máy điện, “EM-SCADA”. Phần mềm tiên tiến này cho phép giám sát các dạng sóng về điện áp, dòng điện, mô-men xoắn và tốc độ để nghiên cứu chuyên sâu về các máy điện được kiểm tra.
THÔNG SỐ KỸ THUẬT
Ứng dụng “AEL-SERIN / CA-1KW” bao gồm các yếu tố sau:
• N-SERV1K. Mô-đun động cơ Servomotor 1 kW.
Chế độ vận hành động và tĩnh theo bốn góc phần tư.
Tín hiệu tốc độ và mô-men xoắn.
Các thiết bị đầu cuối cấp nguồn: 3 x 400 VAC.
Tần số: 50/60 Hz.
Công suất danh nghĩa: 1 kW.
Công suất cực đại: 3 kW.
Tốc độ tối đa: 5000 vòng / phút.
Mô men xoắn danh định: 3,18 Nm.
Mô-men xoắn cực đại: 9,55 Nm.
• N-ALI01. Mô-đun cấp nguồn chính công nghiệp.
Điện áp cung cấp: 400 VAC, 3PH + N.
Phím rời BẬT / TẮT.
Kết nối điện áp đầu ra:
Ba pha + Trung tính: 400 VAC.
Một pha: 230 VAC.
Ống cấp điện ba pha với phích cắm kết nối IP44 3PN + E 32 A 400 V.
Từ nhiệt vi sai 4 cực, 25 A, 30 mA AC 6 KA
• N-DMC01. Mô-đun đo mô-men xoắn và tốc độ 1.
Đồng hồ đo mô-men xoắn kỹ
Thuật số: Đầu nối tín hiệu mô-men xoắn.
Số liên lạc phụ trợ KHÔNG.
Đồng hồ đo tốc độ kỹ
Thuật số:
Đầu nối tín hiệu tốc độ.
Số liên lạc phụ trợ KHÔNG.
Bảo vệ IP66.
