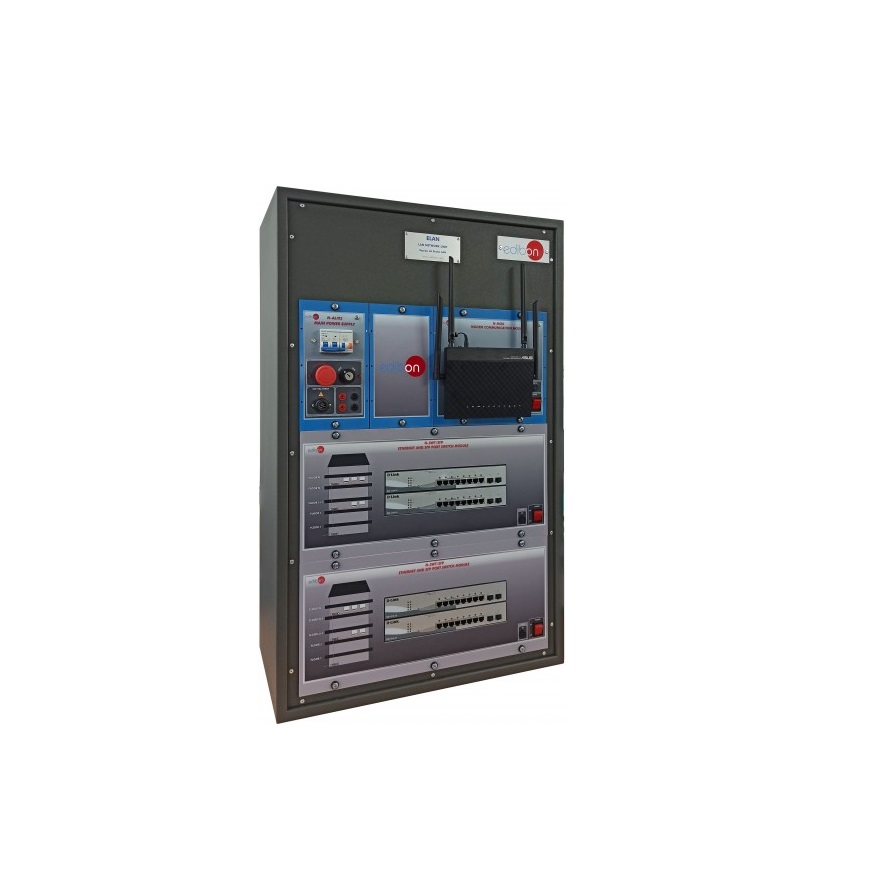

ELAN | BỘ THIẾT BỊ MẠNG LAN

Bộ thiết bị mạng LAN, “ELAN”, đã được thiết kế để nghiên cứu các mạng được sử dụng rộng rãi nhất: mạng LAN. Thiết bị này cho phép sinh viên có được kiến thức liên quan đến cấu trúc và cấu trúc liên kết của mạng LAN, tiêu chuẩn cáp và cách cấu hình các tính năng bảo mật khác nhau.

Thiết bị “ELAN” bao gồm một số thiết bị chuyển mạch mạng và bộ định tuyến để phát triển cấu trúc mạng LAN cơ bản. Thiết bị kết hợp các công tắc thông minh có thể quản lý được từ giao diện web. Do khía cạnh thông minh của các công tắc, chúng cho phép quản lý và định cấu hình các tính năng bảo mật khác nhau như kiểm soát bão, ngăn chặn giả mạo ARP, xác định thiết bị nào có quyền truy cập vào cấu hình công tắc, cài đặt danh sách truy cập (ACL), v.v.

THÔNG SỐ KỸ THUẬT

Đơn vị “ELAN” bao gồm các yếu tố sau:

N-ALI02. Mô-đun cấp nguồn chính trong nước.

• Điện áp cung cấp (một pha): 230 VAC, 1PH + N.
• Phím rời BẬT / TẮT
• Kết nối điện áp đầu ra:

Hai pha một pha: 230 VAC.

• Ống cấp một pha có phích cắm kết nối.
• Từ nhiệt vi sai 2 cực, 25 A, 30 mA AC 6 KA.
• Nút nhấn dừng khẩn cấp.

N-MOD. Mô-đun Giao tiếp Modem.

• Điện áp cung cấp (một pha): 110 – 240 VAC (50/60 Hz)
• Bộ định tuyến:
  • Các cổng:
    • RJ45 10/100/1000 Mbps cho LAN x 4.
    • RJ45 10/100/1000 Mbps cho WAN x 1.
    • RJ11 cho xDSL x 1.
    • USB 2.0 x 1.
• Ăng-ten x 4.
• Các nút nhấn: nút BẬT / TẮT, nút đặt lại, nút BẬT / Tắt WPS và nút BẬT / TẮT Wi-Fi.

N-SWT / SFP. Mô-đun chuyển đổi cổng Ethernet và SFP (2 chiếc).

• Nguồn cung cấp (một pha): 100 – 240 VAC (50/60 Hz).
• Công tắc:
  • Các cổng:
    • RJ45 10/100/1000 Mbps x 8.
    • SFP x 2
• Các chức năng mức L2 / L3.
• Giao diện web.
