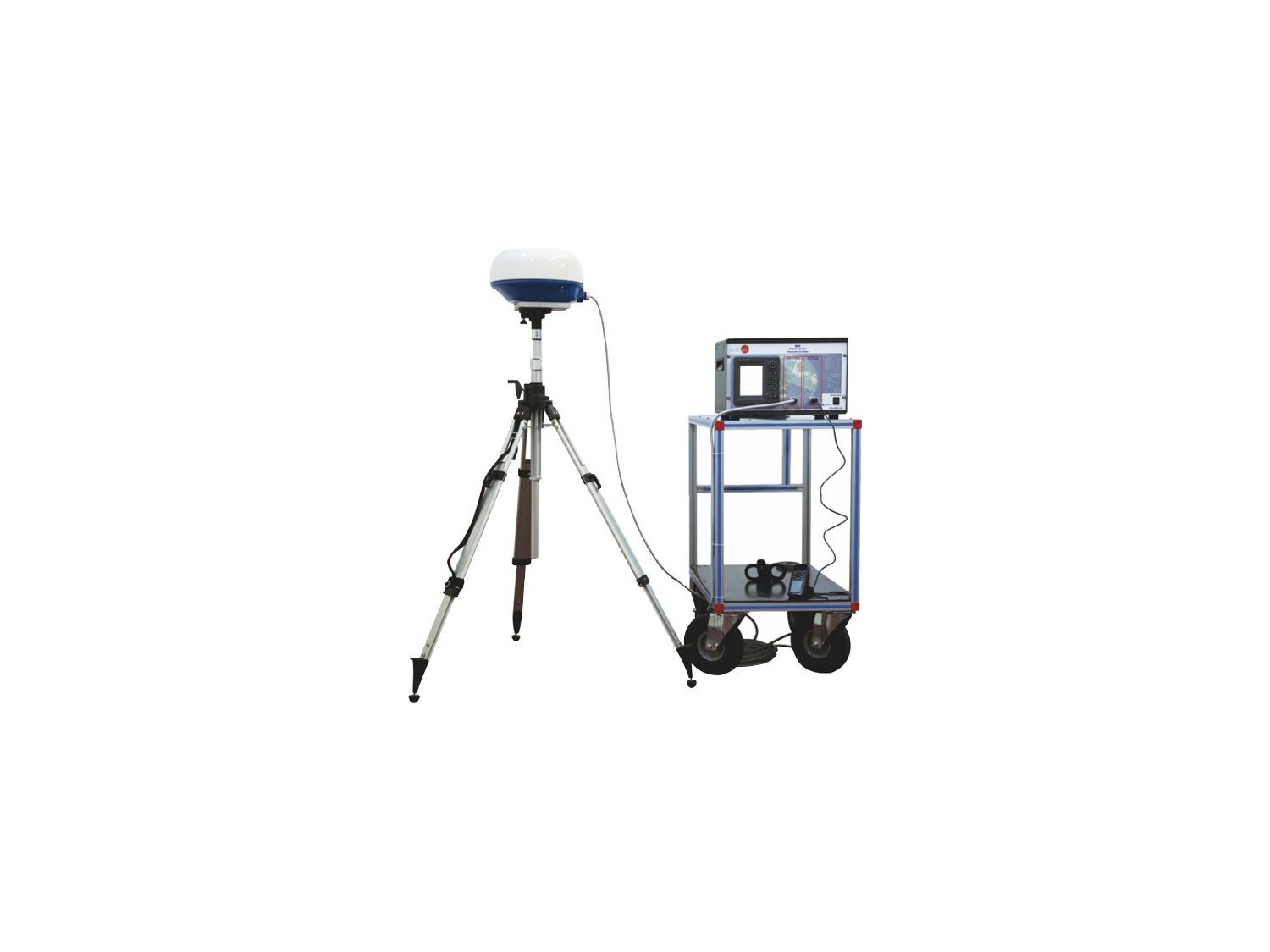

Đơn vị Radar “ERA” là một đơn vị radar, được thiết kế bởi EDIBON, để nghiên cứu các nguyên tắc cơ bản về công nghệ radar.
Đơn vị ERA sử dụng một radar nhỏ gọn cho phép sinh viên có được đội hình vững chắc về hoạt động, cấu hình và lắp đặt hệ thống radar mà không cần bất kỳ kiến thức nào trước đó. Thêm vào đó, đơn vị ERA cho phép sinh viên vận hành và quản lý một hệ thống radar chuyên nghiệp.
Học sinh sẽ có thể biết các khái niệm radar khác nhau như ăng-ten radar, đo phạm vi và ổ trục, giảm mưa, điều khiển độ nhạy, vùng bảo vệ, v.v.
THÔNG SỐ KỸ THUẬT
Đơn vị Radar “ERA” bao gồm:
Về giao diện:
Nó chứa màn hình hiển thị và hệ thống điều khiển radar.
- Về hiển thị:
- Màn hình LCD đơn sắc hình chữ nhật 6 ”độ nét cao.
- Độ phân giải màn hình: 240×320 pixel.
- Hệ thống pin:
- Bộ sạc pin (bao gồm bên trong đơn vị giao diện).
- Pin: điện áp danh định: 12 VDC, công suất: 24 AH.
- Đầu nối với mô-đun GPS.
- Đầu nối với Ăng ten Radar.
Ăng ten rađa:
- Hoạt động ngoài trời.
- Ăng-ten định hướng: Ăng-ten mảng bản vá vi dải
- Phân cực ngang.
- Tần số 9,4 GHz (băng tần X).
- Tốc độ quay của anten danh định 24/31/41 vòng / phút (tự động chọn theo dải).
- Chiều ngang chùm tia nhỏ hơn 6.2º. Chiều rộng chùm tia dọc 25º.
- Cáp kết nối với đơn vị giao diện.
Mô-đun GPS:
- Màn hình có độ tương phản cao với thang màu xám. Độ phân giải màn hình: 120 x 160 pixel.
- Độ chính xác của GPS: 15 m. Độ chính xác DGPS (WAAS): 3 m.
- Cáp kết nối với đơn vị giao diện.
Chân đế có thể mở rộng:
Giá ba chân kính thiên văn, bằng nhôm anốt hóa, để giữ ăng-ten radar ở độ cao thích hợp. Nó bao gồm một chỉ báo mức độ mắt tăng. Phạm vi hoạt động: 1,20 m – 3,05 m. Trọng lượng được hỗ trợ tối đa: 7,5 kg.
Giỏ hàng di động:
Giỏ hàng di động để chứa các phần tử của đơn vị ERA. Nó kết hợp với bánh xe (lốp chắc chắn) để tạo điều kiện thuận lợi cho việc di chuyển và vận hành trên những vùng đất không bằng phẳng.
Cáp và Phụ kiện, để hoạt động bình thường.
Hướng dẫn sử dụng: Thiết bị này được cung cấp với các sách hướng dẫn sau: Các Dịch vụ Bắt buộc, Lắp ráp và Cài đặt, Khởi động, An toàn, Bảo trì & Hướng dẫn Thực hành.
